이 고시는 「고압가스 안전관리법 시행규칙」제62조에 따라 액화천연가스용 저장탱크(평저형(平底形) 저장탱크는 제외한다. 이하 같다)의 제조를 위해 고망간강 및 고망간 용접재료를 사용하는 경우에 필요한 사항을 정함을 목적으로 한다.
이 고시의 적용 범위는 다음 각 호와 같다.
1. ㈜포스코 포항사업소(포항산업과학기술원을 포함한다) 및 광양사업소 내에서 연구개발 실증용으로 사용하기 위해 제조하는 액화천연가스용 저장탱크의 사용재료
2. 백령도 천연가스 공급 기지 내에서 액화천연가스 디젤의 혼소가스 공급시스템 의 연구·개발용으로 사용하기 위해 제조하는 액화천연가스용 저장탱크의 사용재료
이 고시에서 사용하는 용어의 뜻은 다음과 같다.
1. "고망간강(High Manganese Steel)”이란 강의 화학성분 중 망간의 함량이 22.0~26.0%인 강재를 말한다.
2. "고망간 용접재료(High Manganese Welding Consumable)”란 고망간강을 용접하기 위한 용접봉 및 용가재로서 화학성분 중 니켈의 당량이 28~48%인 용접재료를 말하며, 니켈 당량은 다음의 계산식으로 구한다.
Ni당량 = Ni + 0.87Mn + 0.33Cu +30C + 30(N-0.045)
액화천연가스용 저장탱크의 재료로 고망간강 및 고망간 용접재료를 사용하는 경우에는 다음 기준에 적합한 것을 사용하여야 한다.
1. 저장탱크 내면 중 0 ㎩를 초과하는 압력을 받는 부분에는 다음의 고망간강 및 고망간 용접재료를 사용할 것
(1) KS D 3031(저온 압력 용기용 오스테나이트계 고망간 강판)
(2) KS D 7142(고망가니즈강용 피복 아크 용접봉)
(3) KS D 7143(고망가니즈강용 아크 용접 플럭스 코어드 와이어)
(4) KS D 7144(고망가니즈강용 서브머지드 아크 용접 와이어 및 플럭스)
2. 재료의 최대 허용인장응력은 다음 표에서 정한 온도 범위를 설계온도 범위로 하여 그 온도범위에 따라 같은 표에서 정한 최대허용인장 응력 값 이하로 할 것

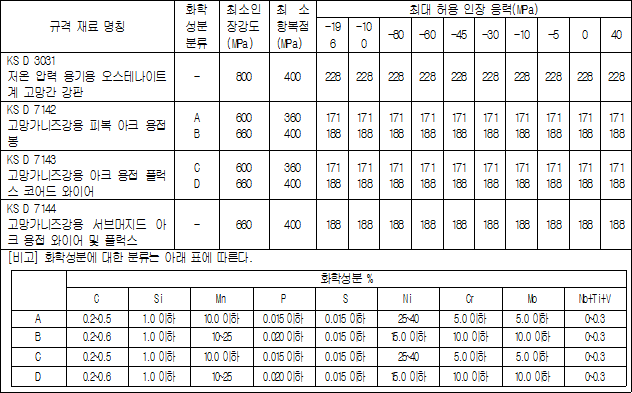

[표] 고망간강 및 고망간 용접재료의 최대 허용 인장 응력값
3. 액화천연가스용 저장탱크의 두께는 사용하는 용접재료의 허용인장응력값을 적용하여 계산 할 것
「훈령·예규 등의 발령 및 관리에 관한 규정」(대통령훈령 제334호)에 따라 이 고시 발령 후의 법령이나 현실여건의 변화 등을 검토하여 이 고시의 폐지, 개정 등의 조치를 하여야 하는 기한은 2018년 9월 30일까지로 한다.
